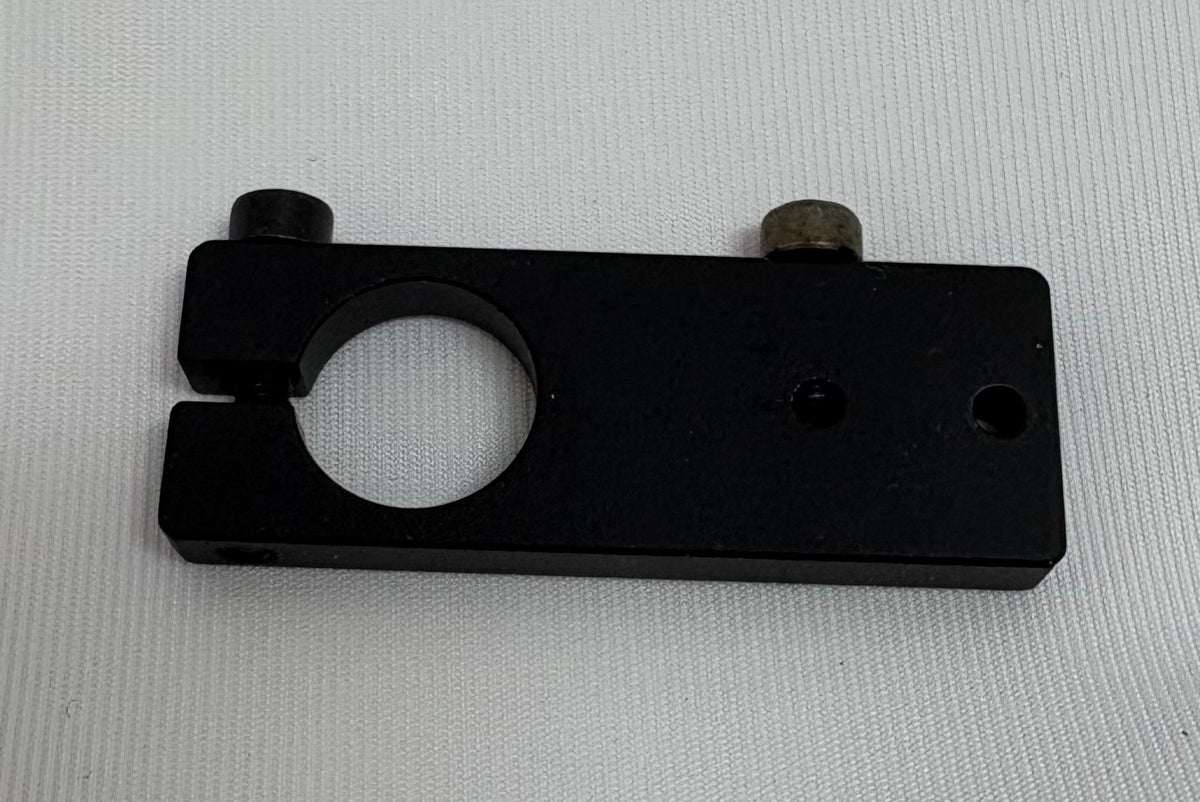

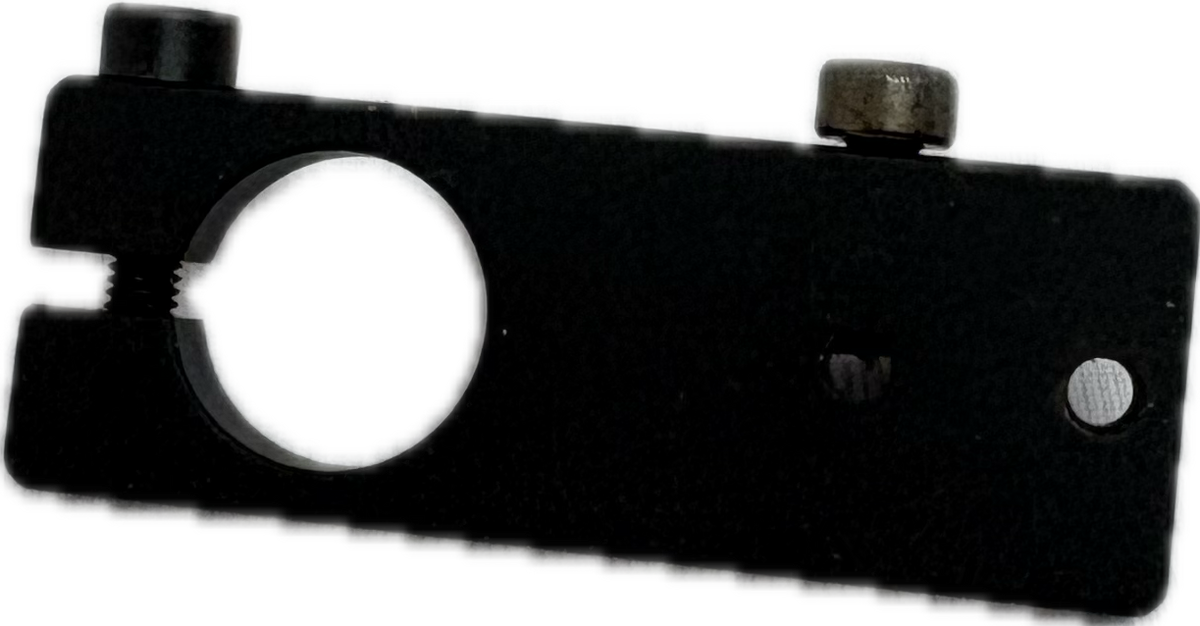

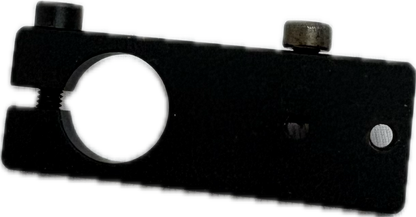

ahg Frame – ramka mocująca do uchwytu soczewki Monoframe

W skrócie

• Uchwyt łączący ramkę soczewki z resztą oprawki korekcyjnej ahg Monoframe.
• Współpracuje ze śrubą adaptacyjną 9450-U1 (mocowanie do celownika tylnego) i ramką 9450-U3 (trzyma soczewkę).
• Część zamienna do naprawy lub drugiego kompletu mocowań, np. przy dwóch karabinkach.
• Cena: 126 zł

ahg Frame to uchwyt mocujący ramkę soczewki w oprawce korekcyjnej ahg Monoframe. Element pośredni całego zespołu – łączy ramkę ze szkłem z resztą konstrukcji.

Zespół korekcyjny Monoframe składa się z kilku współpracujących części i warto znać ich role, zanim zamówisz właściwą. Śruba adaptacyjna 9450-U1 mocuje całość do celownika tylnego. Ramka 9450-U3 trzyma soczewkę korekcyjną. Ten uchwyt jest częścią, która łączy ramkę z zaciskiem – bez niego soczewka nie ma jak utrzymać się w osi celowania.

Dlaczego ta drobnica w ogóle jest oferowana osobno? Z dwóch powodów. Pierwszy to naprawa. Elementy mocujące wystają poza obrys przyrządów i to one obrywają jako pierwsze przy nieostrożnym wkładaniu broni do pokrowca albo przy opieraniu karabinka o stojak. Wymiana jednej części kosztuje ułamek ceny kompletnej oprawki. Drugi powód to kompletowanie zestawu pod własne potrzeby – zawodnik, który ma dwa karabinki albo dwie soczewki o różnych mocach, często woli mieć drugi komplet elementów mocujących niż przekręcać wszystko przed każdą zmianą.

Montaż nie wymaga narzędzi specjalnych, ale warto zachować umiar przy dokręcaniu. Gwinty w tej grupie części są drobne, a korpusy cienkościenne – przekręcenie uszkadza gwint w elemencie znacznie droższym niż sam uchwyt. Po zmontowaniu całości sprawdź, czy zespół nie ma luzu obrotowego: każdy luz oznacza, że soczewka zmienia położenie między strzałami, a wtedy cała idea korekcji osiowej traci sens.

Warto też przypomnieć, dlaczego ten sposób korekcji jest lepszy od zwykłych okularów. Soczewka umieszczona w osi celowania znajduje się zawsze w tej samej odległości od oka i pod tym samym kątem względem linii strzału. Szkło okularów stoi pod kątem i przesuwa się przy każdym ruchu głowy. W strzelectwie sportowym powtarzalność znaczy więcej niż idealność pojedynczego ustawienia.

Przy kompletowaniu zespołu warto pamiętać o kolejności montażu. Najpierw mocuje się śrubę adaptacyjną w gwincie celownika, potem zakłada uchwyt, a dopiero na końcu wsuwa ramkę z soczewką. Składanie od drugiej strony kończy się zwykle tym, że do ostatniej śruby nie da się już wygodnie dosięgnąć palcami.

Po zmontowaniu całości warto sprawdzić ustawienie na stanowisku, przy swoim normalnym ułożeniu głowy. Soczewka powinna znaleźć się dokładnie w osi patrzenia – jeśli jest przesunięta, będziesz nieświadomie korygować to szyją, czyli dokładnie tego, czemu ten zespół ma zapobiegać.

Oryginalny produkt ahg-Anschütz, numer katalogowy 9450-U2.

Najczęściej zadawane pytania

Czym różni się od ramki 9450-U3?
Ramka 9450-U3 trzyma soczewkę, a ten uchwyt łączy ją z zaciskiem, czyli z resztą zespołu; całość mocuje do celownika śruba 9450-U1.

W jakiej kolejności montować zespół?
Najpierw śruba adaptacyjna w gwincie celownika, potem uchwyt, a na końcu ramka z soczewką.

Jak mocno dokręcać?
Z umiarem – gwinty są drobne, a korpusy cienkościenne. Po montażu sprawdź, czy zespół nie ma luzu obrotowego.

Po co korekcja w osi celowania zamiast okularów?
Soczewka jest zawsze w tej samej odległości i pod tym samym kątem względem oka, a szkło okularów przesuwa się przy każdym ruchu głowy.
